Maniche a vento e supporti

Produzione nata inizialmente come accessoria al volo libero, ora è uno dei principali settori in cui la nostra azienda opera.
Offrendo una vasta scelta che spazia dai semplici “coni di tessuto” da amatori sino a prodotti già presenti nelle principali stazioni aeroportuali internazionali. Oltre alla sola produzione tessile vantiamo anche numerosi supporti ed accessori per le nostre maniche a vento, da sostegni in fibra di vetro a pali in acciaio Inox AISI 304 per aerostazioni.
Tutto questo sempre garantendo la miglior qualità Made in Italy.

MANICHE A VENTO

Maniche a vento LIGHT 626 Nylon Spinnaker Rip-Stop (65 gr/mq)

Materiale: Tessuto in nylon spinnaker ristop da gr.65/mtq, con protezione in resina di poliuretano elastico, di colore bianco rosso in cinque bande alternate, particolarmente leggere e adatte ad indicare la direzione del vento a velocità molto basse.
Lavorazione: Tessuto tagliato per mezzo di banco di taglio laser cauterizzante. Cucitura ribattitura all’inglese con macchine a due aghi paralleli con punto annodato.
Istallazione: Cerchietto in resina e funicelle d’ancoraggio in poliestere. Provvista di sistema a girella anti-avvitamento
Garanzia: Rottura e decolorazione anni uno: in condizioni STANDARD (ISA – International Standard Atmosphere) in cui la pressione 1013,25 Hpa è in riferimento a livello del mare o ad eccezione di eventi atmosferici straordinari (manifestazioni aerologiche con venti superiori a velocità di 21 mt. secondo o precipitazione in forma solida di particolare intensità).

Sono prodotti e realizzati in modo conforme alla norma di attuazione del MINISTERO DELLE INFRASTRUTTURE E DEI TRASPORTI, DECRETO 8 agosto 2003, e con caratteristiche della struttura adeguata a condizioni di ventosità ai sensi del: DM 16/01/96 e conforme alla norma riguardante il miglioramento della sicurezza e della salute dei lavoratori durante il lavoro: Rif. Testo unico D.lgs. n. 81/08 del 09 aprile 2008 e successive modifiche, D.lgs. n. 242/96, D.lgs. n. 359/99, DM 12/11/99, D.lgs 66/00, L. 422/00 e L. 1/2002.Garanzia: Le garanzie sono subordinate ad i seguenti fattori.

Maniche a vento LIGHT 626 Poliestere/PU HT-DX Rip-Stop (100 gr/mq)

Materiale: Tessuto in poliestere/PU HT-DX Rip-Stop (100 gr/mq), di colore bianco rosso in cinque bande alternate, particolarmente leggere e adatte ad indicare la direzione del vento a velocità molto basse.
Lavorazione: Tessuto tagliato per mezzo di banco di taglio laser cauterizzante. Cucitura ribattitura all’inglese con macchine a due aghi paralleli con punto annodato.
Istallazione: Cerchietto in resina e funicelle d’ancoraggio in poliestere. Provvista di sistema a girella anti-avvitamento
Garanzia:Rottura e decolorazione mesi 18: in condizioni STANDARD (ISA – International Standard Atmosphere) in cui la pressione 1013,25
Hpa è in riferimento a livello del mare o ad eccezione di eventi atmosferici straordinari (manifestazioni aerologiche con venti
superiori a velocità di 35 mt. secondo o precipitazione in forma solida di particolare intensità).

Sono prodotti e realizzati in modo conforme alla norma di attuazione del MINISTERO DELLE INFRASTRUTTURE E DEI TRASPORTI,
DECRETO 8 agosto 2003, e con caratteristiche della struttura adeguata a condizioni di ventosità ai sensi del: DM 16/01/96 e
conforme alla norma riguardante il miglioramento della sicurezza e della salute dei lavoratori durante il lavoro: Rif. Testo unico
D.lgs. n. 81/08 del 09 aprile 2008 e successive modifiche, D.lgs. n. 242/96, D.lgs. n. 359/99, DM 12/11/99, D.lgs 66/00, L. 422/00 e L. 1/2002.

Maniche a vento LIGHT 626 Poliestere MEDIUM-BM (145 gr/mq)

Materiale: Tessuto poliestere tinto in pasta 100%, teflonato totalmente idrorepellente, cuciture con filato di poliestere, di colore bianco e rosso in cinque bande alternate.
Lavorazione: Tessuto tagliato per mezzo di banco di taglio laser cauterizzante. Cucitura ribattitura all’inglese con macchine a due aghi paralleli con punto annodato.
Istallazione: Fissaggio al cerchio reggimanica (non incluso) per mezzo di bottoni automatici, che contornano il diametro d’ingresso e rendono l’operazione assai rapida e agevole.
Garanzia: Anni due alla rottura, ad esclusione di eventi atmosferici straordinari. Anni due alla decolorazione, ad esclusione di eventi atmosferici straordinari.
Rottura anni due: in condizioni STANDARD (ISA – International Standard Atmosphere) in cui la pressione 1013,25 Hpa è in riferimento a livello del mare o ad eccezione di eventi atmosferici straordinari (manifestazioni aerologiche con venti superiori a velocità di 51 mt. sec.( 183 Kmh) o precipitazione in forma solida di particolare intensità) e ad una corretta installazione.

Conforme alla normativa aeronautica (ICAO vol. 1 Annesso 14) per eliporti, aeroporti e aerostazioni e successive norme di attuazione del MINISTERO DELLE INFRASTRUTTURE E DEI TRASPORTI, DECRETO 8 agosto 2003. ( Conforme all’illuminazione interna del cono di tessuto)

Regolamentari I.C.A.O. – Professionali

Materiale: Tessuto acrilico tinto in pasta 100%, teflonato totalmente idrorepellente, cuciture con filato di poliestere, di colore bianco e rosso in cinque bande alternate.
Lavorazione: Tessuto tagliato per mezzo di banco di taglio laser cauterizzante. Cucitura ribattitura all’inglese con macchine a due aghi paralleli con punto annodato.
Istallazione: Fissaggio al cerchio reggimanica (non incluso) per mezzo di bottoni automatici, che contornano il diametro d’ingresso e rendono l’operazione assai rapida e agevole.
Garanzia: Anni cinque alla rottura, ad esclusione di eventi atmosferici straordinari. Anni cinque alla decolorazione, ad esclusione di eventi atmosferici straordinari. Le garanzie della durata sono subordinate ad i seguenti fattori.
Rottura anni cinque: in condizioni STANDARD (ISA – International Standard Atmosphere) in cui la pressione 1013,25 Hpa è in riferimento a livello del mare o ad eccezione di eventi atmosferici straordinari (manifestazioni aerologiche con venti superiori a velocità di 51 mt. sec.( 183 Kmh) o precipitazione in forma solida di particolare intensità) e ad una corretta installazione.

Conforme alla normativa aeronautica (ICAO vol. 1 Annesso 14) per eliporti, aeroporti e aerostazioni e successive norme di attuazione del MINISTERO DELLE INFRASTRUTTURE E DEI TRASPORTI, DECRETO 8 agosto 2003.

ACCESSORI E KIT LIGHT

Kit Vento Light

Come noto, conoscere la direzione del vento e stimarne l’intensità è un dato di primaria importanza per un pilota così come per un appassionato di giardinaggio o un bambino alla prese con il suo aquilone.
Pertanto abbiamo ideato un Kit completo che adempi in modo egregio tale funzione.
Il kit è composto da n° 3 parti: indicatore di direzione rotante, paletto di supporto 0,5 metri, manica a vento da 1,5 metri con colori regolamentari.
All’interno della confezione sono inserite le istruzioni per il corretto montaggio.

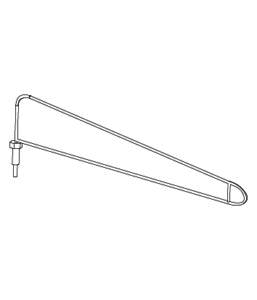

Supporto rotante a banderuola KV-02 in acciao Inox AISI 304 per mod. Light

Supporto che permette di far ruotare la manica a vento attorno all’asta su cui fissato grazie ad un sistema rotante. Il supporto KV-02 si fissa sull’asta del Kit Campale KV-04 avvitando il bullone (M10 20 mm) anch’esso in acciaio inox AISI 304. Questo supporto può essere quindi utilizzato per qualsiasi asta o tubo alla cui estremità ci sia la possibilità di avvitarlo su un foro filettato (o semplicemente un dado saldato).
KV-02 è venduto assieme al Kit Campale KV-04 oppure singolarmente come pezzo di ricambio.

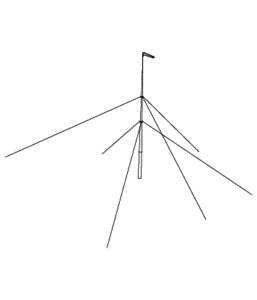

Kit Campale Light- supporto in resina altezza mt. 4 oppure mt. 6 e manica Mod. Light mt. 2

Comprensivo di:

  • Asta telescopica in resina flessibile, del tipo estensibile, provvista di cilindretto filettato in ottone per compatibilità con supporto rotante a    banderuola KV02. Provvista di nr. 6 tensionatori con picchetti a terra.
  • KV-02
  • Manica a vento Mod. Light mt. 2
  • Borsa per il trasporto

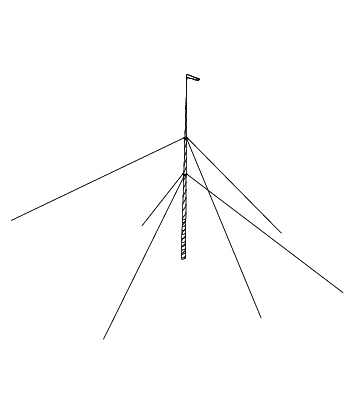

Kit Campale Kevlar- supporto in resina rinforzato con kevlar altezza mt.4 e manica Mod. Light 160 I.C.A.O.

Comprensivo di:

  • Asta telescopica in resina flessibile rinforzata con kevlar , del tipo estensibile, provvista di raccordo per compatibilità con supporto rotante a  banderuola KV06. Provvista di nr. 4 tensionatori con picchetto a terra. + 1 picchetto centrale
  • KV-06
  • Manica a vento Mod. Light mt. 160 I.C.A.O.
  • Borsa di trasporto robusta scomponibile in due pezzi

Kit Campale Kevlar- supporto in resina rinforzato con kevlar altezza mt.6 e manica Mod. Light 160 I.C.A.O.

Comprensivo di:

  • Asta telescopica in resina flessibile rinforzata con kevlar , del tipo estensibile, provvista di raccordo per compatibilità con supporto rotante a  banderuola KV06. Provvista di nr. 4 tensionatori con picchetti a terra. + 1 picchetto centrale
  • KV-06
  • Manica a vento Mod. Light mt. 160 I.C.A.O.
  • Borsa di trasporto robusta scomponibile in due pezzi

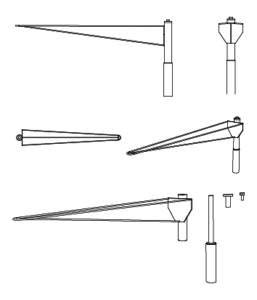

Supporto rotante a banderuola KV-06 in acciao inox AISI 304 per mod. Campale Kevlar

Supporto che permette di far ruotare la manica a vento attorno all’asta su cui fissato grazie ad un sistema rotante. Il supporto KV-06 si fissa sull’asta del Kit Campale KV-05 e KV-05/H6 mediante un collante su un asta di diametro compatibile (28mm)

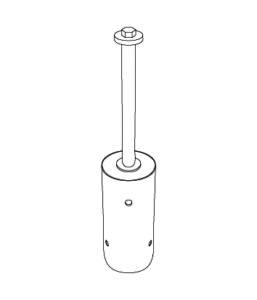

Supporto rotante KV-06R in acciao inox AISI 304 con raccordo x palo zincato di Ø 60/70 mm.

Supporto che permette di far ruotare la manica a vento attorno all’asta su cui fissato grazie ad un sistema rotante. Il supporto KV-06R si fissa sul pali di Ø 60/70 mm mediante appositi grani che ne assicurano la messa in bolla.

PALI E SUPPORTI ACCIAIO INOX

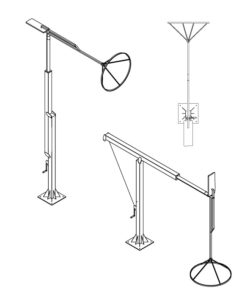

Palo di sostegno di mt. 4, altezza totale mt. 4, divisibile a mt. 2 in acciaio inox aisi 304 di sezione tubolare quadra, base 120 x 120 mm. di sezione mm 3.
Basamento, piastra 400 x 400 mm. sezione 8 mm. in acciaio Inox AISI 304. Finitura superficiale satinata. Supporto girevole completo di cono reggimanica, a doppi cuscinetti stagni, interamente in acciaio Inox AISI 304 e cuffia di protezione.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.

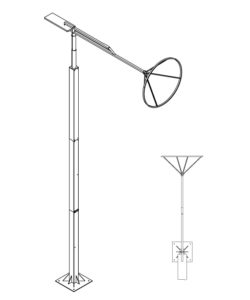

Palo di sostegno di mt. 4, altezza totale mt. 4, divisibile a mt. 2,5 in acciaio inox aisi 304 di sezione tubolare quadra, base 120 x 120 mm. di sezione mm 3. Basamento, piastra 400 x 400 mm. sezione 8 mm. in acciaio Inox AISI 304
Finitura superficiale satinata. Supporto girevole completo di cono reggimanica, a doppi cuscinetti stagni, interamente in acciaio Inox AISI 304 e cuffia di protezione.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.

Comprensivo di:
Verricello completo di cavo in acciaio inox, per agevolare la sostituzione della manica a vento.
Garanzia all’esposizione: anni 10.

Palo di sostegno di mt. 6, altezza totale mt. 3, divisibile a mt. 2 in acciaio inox aisi 304 di sezione tubolare quadra, base 120 x 120 mm. di sezione mm 3.
Basamento, piastra 400 x 400 mm. sezione 8 mm. in acciaio Inox AISI 304. Finitura superficiale satinata. Supporto girevole completo di cono reggimanica, a doppi cuscinetti stagni, interamente in acciaio Inox AISI 304 e cuffia di protezione.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.

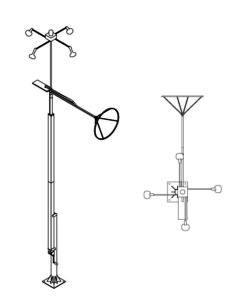

Palo di sostegno di mt. 6, altezza totale mt. 7,5, divisibile a mt. 3 in acciaio Inox AISI 304 di sezione tubolare quadra, base 120 x 120 mm. di sezione mm 3. Basamento, piastra 400 x 400 mm. sezione 8 mm. in acciaio Inox AISI 304. Finitura superficiale satinata.
Supporto girevole completo di controcono reggimanica, e doppi cuscinetti stagni, interamente in acciaio Inox AISI 304 e cuffia di protezione.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.

Comprensivo di: Verricello completo di cavo in acciaio inox, per agevolare la sostituzione della manica a vento.
Garanzia all’esposizione: anni 10.

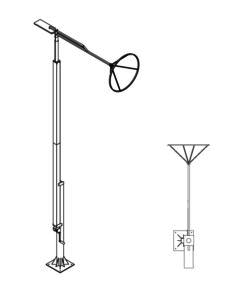

Palo di sostegno di mt. 6, altezza totale mt. 7,5, divisibile a mt. 3 in acciaio Inox AISI 304 di sezione tubolare quadra, base 120 x 120 mm. di sezione mm 3. Basamento, piastra 400 x 400 mm. sezione 8 mm. in acciaio Inox AISI 304. Finitura superficiale satinata. Supporto girevole completo di controcono reggimanica a doppi cuscinetti stagni, interamente in acciaio Inox AISI 304 e cuffia di protezione. Crociera porta lampade e banderuola in acciaio Inox AISI 304, completa di N° 4 lampade LED 10W 220V, parabole in alluminio anodizzato, antiaccecamento. Luce di ostruzione in sommità di colore rosso mod.(OVOLED 7w).
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.

Comprensivo di: Verricello completo di cavo in acciaio inox, per agevolare la sostituzione della manica a vento.
Garanzia all’esposizione: anni 10, ad esclusione di eventi atmosferici straordinari.

Sezione in costruzione

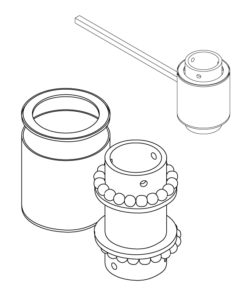

Supporto rotante assiale in acciaio inox AISI 304 mod. AS-001

Sistema particolare che si utilizza quando si vuole sfruttare un palo di 60-70-80-90-100 mm di diametro e si desidera far scorrere il supporto rotante ad una ben precisa altezza dal suolo. A differenza del supporto a banderuola ST-001, questo supporto non viene fissato testa palo, ma “intorno” al palo, quindi il supporto deve essere inserito come fosse un anello e poi fissato all’altezza desiderata avvitando gli appositi grani dall’esterno (questi grani posso essere di diverse lunghezze, a seconda della sezione del palo sul quale si monta il supporto rotante). Ideato per poter fissare un supporto rotante per manica a vento sui pali standard dell’illuminazione stradale senza alterare la struttura del palo. Munito di un braccio sporgente alla cui estremità è presente un foro filettato sul quale vengono avvitati i nostri cerchi reggimanica. E’ resistente all’acqua, alla salsedine, alla sabbia, alle incrostazioni e alle eventuali formazioni di nidi di vespe, api e ragni che in altri campi possono creare dei problemi; non necessita di lubrificazione.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari

ACCESSORI IN ACCIAIO INOX

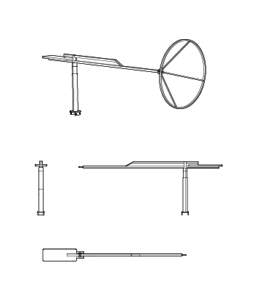

Supporto rotante a banderuola in acciaio Inox AISI 304 mod. Standard ST-001
Sistema rotante a cuscinetto assiale e tubo di innesto verticale. All’estremità del braccio è presente un foro filettato sul quale vengono avvitati i nostri cerchi reggimanica in acciaio Inox AISI 304 di diversi diametri, a seconda della manica a vento impiegata.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.

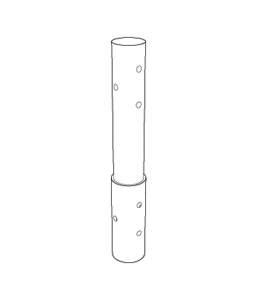

Raccordo per ST-001, in acciaio Inox AISI 304,  per palo  Ø 60/70 mm
Raccordo che permette di fissare il rotore ST-001 (in testa palo), mediante dei grani, a qualsiasi palo  di Ø 60/70 mm (es. pali da cartellonistica stradale)
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.

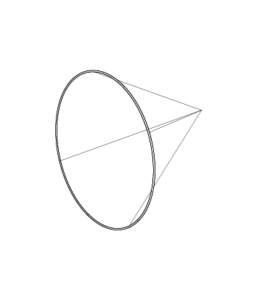

Cerchio reggimanica  in acciaio Inox AISI 304 con funicelle e girella per maniche a vento con patte.
Compatibilita: Maniche a vento mod. Long Time ed alcune maniche a vento in tessuti più leggeri (ma che rispettano gli standard I.C.A.O.) che vengono vendute senza struttura di sostegno interna ma con patte di fissaggio a bottoni automatici.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.
Misure disponibili:   45 cm Ø      50 cm Ø      60 cm Ø      90 cm Ø

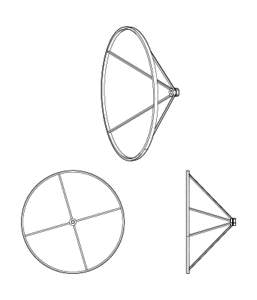

Cerchio reggimanica con cuscinetto assiale in acciaio Inox AISI 304
per maniche a vento con patte (alette con bottoni automatici)
rispettanti gli standard I.C.A.O.
Compatibilita: Maniche a vento mod. Long Time ed alcune maniche a vento in tessutipiù leggeri (ma che rispettano gli standard I.C.A.O.) che vengono vendute senza struttura di sostegno interna ma con patte di fissaggio a bottoni automatici.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.
Misure disponibili:   45 cm Ø       50 cm Ø     60 cm Ø    90 cm Ø

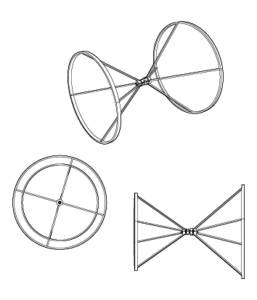

Cerchio reggimanica cono contro-cono con cuscinetto assiale in acciaio Inox AISI 304
per maniche a vento con patte (alette con bottoni automatici)
rispettanti gli standard I.C.A.O.
Uno speciale cerchio con contro-cono utilizzato per quelle maniche a vento che necessitano di lampade da illuminazione ad inseguimento della manica. La luce delle lampade infatti illumina la parte interna anteriore della manica a vento che resta in tensione poiché il contro-cono funge da telaio. Trova applicazione in elisuperfici, eliporti e aeroporti I.C.A.O.
Compatibilita: Maniche a vento mod. Long Time ed alcune maniche a vento in tessuti più leggeri (ma che rispettano gli standard I.C.A.O.) che vengono vendute senza struttura di sostegno interna ma con patte di fissaggio a bottoni automatici.
Garanzia all’esposizione: anni 20, ad esclusione di eventi atmosferici straordinari.
Misure disponibili:   45 cm Ø     50 cm Ø      60 cm Ø      90 cm Ø
